Genel Özellikler (Tüm Modellerde Ortak)
| Parametre | Değer |
|---|
| Ürün Serisi | Galaxy VXL |
| Topoloji | Çift Dönüşüm On-Line (Double Conversion) — Modüler |
| Faz Konfigürasyonu | 3:3 (Üç Faz Giriş / Üç Faz Çıkış) |
| Maksimum Yapılandırılabilir Güç | 1250 kW (modüler genişleme ile) |
| Kontrol Paneli | Dokunmatik LCD Kullanıcı Arayüzü |
| UPS Bağlantı Kartı | Embedded Network Management Card 4 (ön kurulu) |
| Renk | Beyaz |
| IP Koruma Derecesi | IP20 |
| Çalışma Sıcaklığı | 0°C ~ +40°C |
| Çalışma Yüksekliği | 0 ~ 3000 m |
| Boyutlar (G × D × Y) | 1200 × 1000 × 1970 mm |
Sertifikalar ve Standartlar
- IEC 62040-1-1 — UPS Güvenliği
- VFI-SS-111 — En üst performans sınıfı
- IEC 60721-4-2 Level 2M2 — Mekanik Çevre Koşulları
- RoHS — Çevre direktifi uyumu
Giriş Özellikleri (Tüm Modellerde Ortak)
| Ana Giriş Gerilimi | 380 / 400 VAC 3 Faz |
|---|
| Giriş Gerilim Limitleri | 340 ~ 460 V |
|---|
| Maksimum Kısa Devre Dayanımı (Icw) | 100 kA |
|---|
| Yük Güç Faktörü | 0,5 ileride – 0,5 geride aralığında değer kaybı olmaksızın |
|---|
| Şebeke Frekansı | 40 ~ 70 Hz |
|---|
Çıkış Özellikleri (Tüm Modellerde Ortak)
| Çıkış Gerilimi | 380 / 400 VAC 3 Faz |
|---|
| Çıkış THD | Doğrusal yük: <%1 / Doğrusal olmayan yük: <%5 |
|---|
| Aşırı Yük Davranışı | %125’te 10 dakika, %150’de 60 saniye |
|---|
Akü Özellikleri (Tüm Modellerde Ortak)
| Akü Tipi Seçenekleri | Li-Ion (Lityum-İyon) / VRLA Lead-acid (her ikisi de harici, ayrı satılır) |
|---|
| Pil Voltajı | 480 ~ 576 VDC |
|---|
| Akü Esnekliği | Projeye özel akü kimyası seçilebilir — Li-Ion uzun ömür, küçük yer; VRLA düşük maliyet |
|---|
Model Karşılaştırma Tablosu
| Model | Başlangıç Kapasite | Ölçeklenebilir | Maks. Giriş Akımı | Ağırlık (kg) | Termal Dağılım |
|---|
| GVXL500K1250HS | 500 kW / 500 kVA | 1250 kW’a kadar | 912 A | 851 | 47.782 BTU/h |
| GVXL625K1250HS | 625 kW / 625 kVA | 1250 kW’a kadar | 1140 A | 904 | 61.860 BTU/h |
| GVXL750K1250HS | 750 kW / 750 kVA | 1250 kW’a kadar | 1368 A | 957 | 74.232 BTU/h |
| GVXL875K1250HS | 875 kW / 875 kVA | 1250 kW’a kadar | 1596 A | 1010 | 86.604 BTU/h |
| GVXL1000K1250HS | 1000 kW / 1000 kVA | 1250 kW’a kadar | 1824 A | 1063 | 102.389 BTU/h |
| GVXL1125K1250HS | 1125 kW / 1125 kVA | 1250 kW’a kadar | 2052 A | 1116 | 115.188 BTU/h |
| GVXL1250KHS | 1250 kW / 1250 kVA | — | 2280 A | 1169 | 132.253 BTU/h |
Tüm modeller aynı 1200 × 1000 × 1970 mm kabin boyutunda — gelecekte güç modülü eklenerek kapasite artırılabilir.
Standart Özellikler
- Modüler ve Ölçeklenebilir Mimari (500 kW → 1250 kW)
- Çift Dönüşüm On-Line Topoloji (VFI-SS-111)
- Çok Düşük Çıkış THD (Doğrusal <%1)
- Geniş Yük Güç Faktörü Aralığı (0,5 ileride / 0,5 geride)
- Sektörün En Yüksek Kısa Devre Dayanımı (100 kA Icw)
- %125’te 10 dakika, %150’de 60 saniye Aşırı Yük Dayanımı
- Geniş Frekans Aralığı (40-70 Hz)
- Embedded Network Management Card 4 (Standart)
- Dokunmatik LCD Kullanıcı Arayüzü
- Çoklu Akü Kimyası Desteği (Li-Ion / VRLA)
- EcoStruxure Bağlantılı Mimari
- 3000 m’ye Kadar Çalışma Yüksekliği
- RoHS Çevre Uyumu
- IEC 60721-4-2 Level 2M2 (Mekanik dayanıklılık)
- Tek Kabin, Tüm Kapasiteler (1200 × 1000 × 1970 mm)

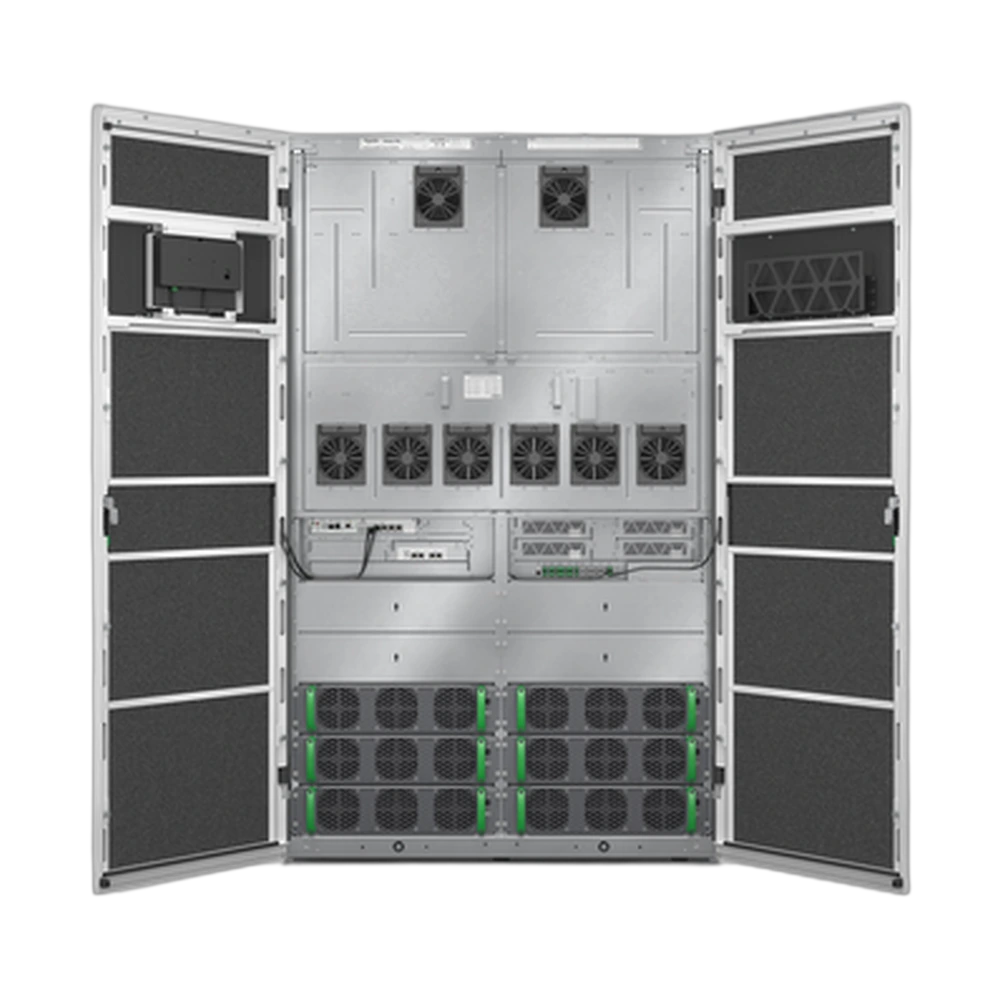

Schneider Galaxy VXL 500 kW
