Genel Özellikler (Tüm Modellerde Ortak)
| Parametre | Değer |
|---|
| Ürün Serisi | Galaxy VL |
| Topoloji | Çift Dönüşüm On-Line (Double Conversion) — Modüler |
| Faz Konfigürasyonu | 3:3 (Üç Faz Giriş / Üç Faz Çıkış) |
| Maksimum Yapılandırılabilir Güç | 500 kW (modüler genişleme ile) |
| Kontrol Paneli | Dokunmatik LCD Kullanıcı Arayüzü |
| UPS Bağlantı Kartı | Embedded Network Management Card 4 (ön kurulu) |
| Renk | Beyaz |
| IP Koruma Derecesi | IP20 |
| Çalışma Sıcaklığı | 0°C ~ +40°C |
| Depolama Sıcaklığı | -25°C ~ +55°C |
| Bağıl Nem | %0 ~ %95 (yoğuşmasız) |
| Depolama Bağıl Nemi | %10 ~ %80 (yoğuşmasız) |
| Çalışma Yüksekliği | 0 ~ 3000 m |
| 100W’da Çalışma Desteği | Evet |
| Garanti | 12 ay |
Sertifikalar ve Standartlar
- IEC 62040-1-1 — UPS Güvenliği
- IEC 62040-2 — UPS EMC Gereksinimleri
- IEC 62040-3 — UPS Performans ve Test Yöntemleri
- VFI-SS-111 — En üst performans sınıfı
- UL 1778 5. baskı — UPS Güvenlik (Kuzey Amerika)
- FCC Class A — EMC Sertifikası
- ENERGY STAR V2.0 (ABD) — Enerji Verimliliği
- IEC 60721-4-2 Level 2M2 — Mekanik Çevre Koşulları
Giriş Özellikleri (Tüm Modellerde Ortak)
| Ana Giriş Gerilimi | 380 / 400 / 480 VAC 3 Faz |
|---|
| Maksimum Kısa Devre Dayanımı (Icw) | 65 kA |
|---|
| Yük Güç Faktörü | 0,5 ileride – 0,5 geride aralığında değer kaybı olmaksızın |
|---|
| Şebeke Frekansı | 40 ~ 70 Hz |
|---|
Çıkış Özellikleri (Tüm Modellerde Ortak)
| Çıkış Gerilimi | 380 / 400 / 480 VAC 3 Faz |
|---|
| Çıkış THD | Doğrusal yük: <%1 / Doğrusal olmayan yük: <%5 |
|---|
| Aşırı Yük Davranışı | %125’te 10 dakika, %150’de 60 saniye |
|---|
Akü Özellikleri (Tüm Modellerde Ortak)
| Akü Tipi Seçenekleri | Li-Ion (Lityum-İyon) / Ni-Cd (Nikel-Kadmiyum) / VRLA Lead-acid (hepsi harici, ayrı satılır) |
|---|
| Akü Esnekliği | Projeye özel akü kimyası seçilebilir — Li-Ion uzun ömür, küçük yer; VRLA düşük başlangıç maliyeti |
|---|
Model Karşılaştırma Tablosu
| Model | Başlangıç Kapasite | Ölçeklenebilir | Boyut G×D×Y (cm) | Ağırlık (kg) |
|---|
| GVL200K500DS | 200 kVA / 200 kW | 500 kW’a kadar | 85 × 92,5 × 197 | 550 |
| GVL300K500DS | 300 kVA / 300 kW | 500 kW’a kadar | 85 × 92,5 × 197 | — |
| GVL400K500DS | 400 kVA / 400 kW | 500 kW’a kadar | 85 × 92,5 × 197 | 702 |
| GVL500KDS | 500 kVA / 500 kW | — | 85 × 92,5 × 197 | 778 |
Tüm modeller aynı kabin boyutunda — gelecekte güç modülü eklenerek kapasite artırılabilir. 200 kW modelde 4 güç modülü, 500 kW kapasiteye kadar 6 boş yuva mevcuttur.
Standart Özellikler
- Modüler ve Ölçeklenebilir Mimari (200 kW → 500 kW)
- Güç Modülü Sayısı: 4 (200 kW başlangıç) / Boş Yuva: 6
- Çift Dönüşüm On-Line Topoloji (VFI-SS-111)
- Çok Düşük Çıkış THD (Doğrusal <%1)
- Geniş Yük Güç Faktörü Aralığı (0,5 ileride / 0,5 geride)
- Yüksek Kısa Devre Dayanımı (65 kA Icw)
- %125’te 10 dakika, %150’de 60 saniye Aşırı Yük Dayanımı
- Geniş Frekans Aralığı (40-70 Hz)
- Embedded Network Management Card 4 (Standart)
- Dokunmatik LCD Kullanıcı Arayüzü
- Çoklu Akü Kimyası Desteği (Li-Ion / Ni-Cd / VRLA)
- EcoStruxure Bağlantılı Mimari
- ENERGY STAR V2.0 Sertifikalı — Enerji Verimliliği
- FCC Class A EMC Uyumu
- UL 1778 5. baskı (Kuzey Amerika güvenlik)
- IEC 60721-4-2 Level 2M2 (Mekanik dayanıklılık)
- 3000 m’ye Kadar Çalışma Yüksekliği
- 100W Düşük Yük Çalışma Desteği

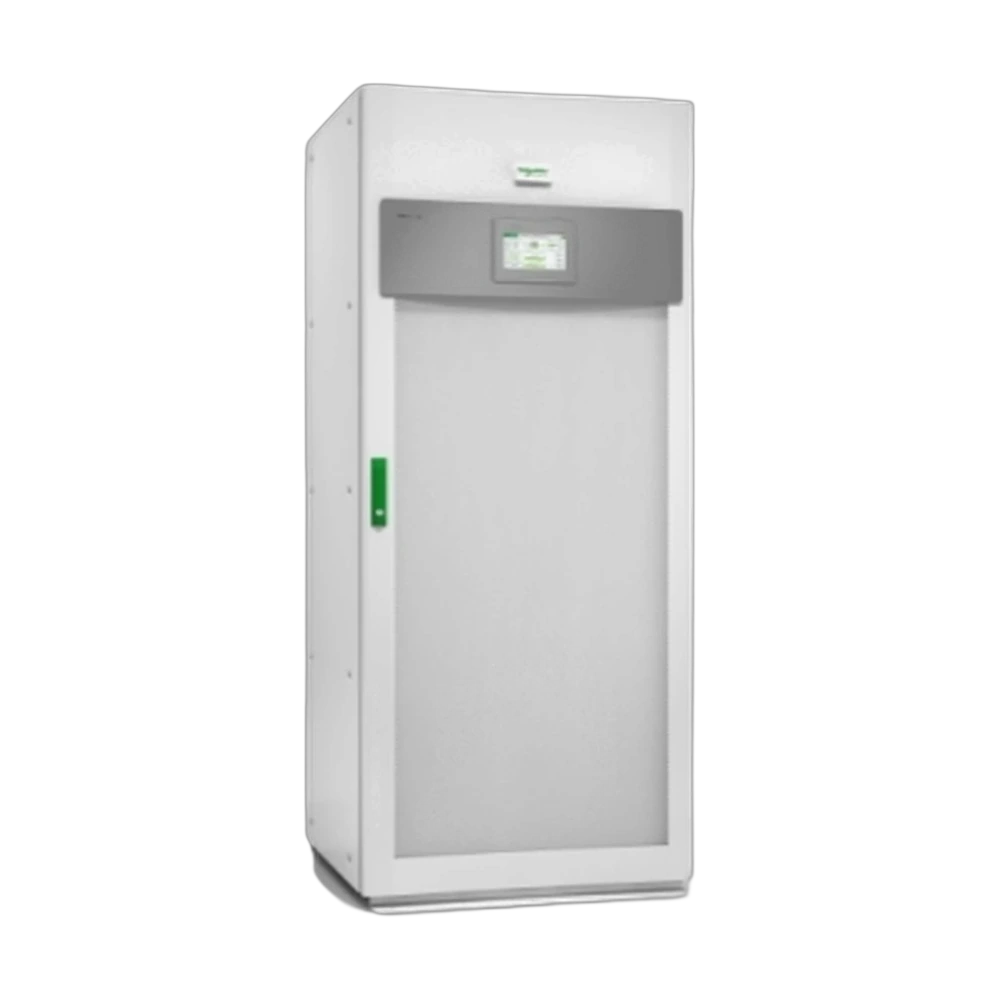

Schneider Galaxy VL 200 kW
